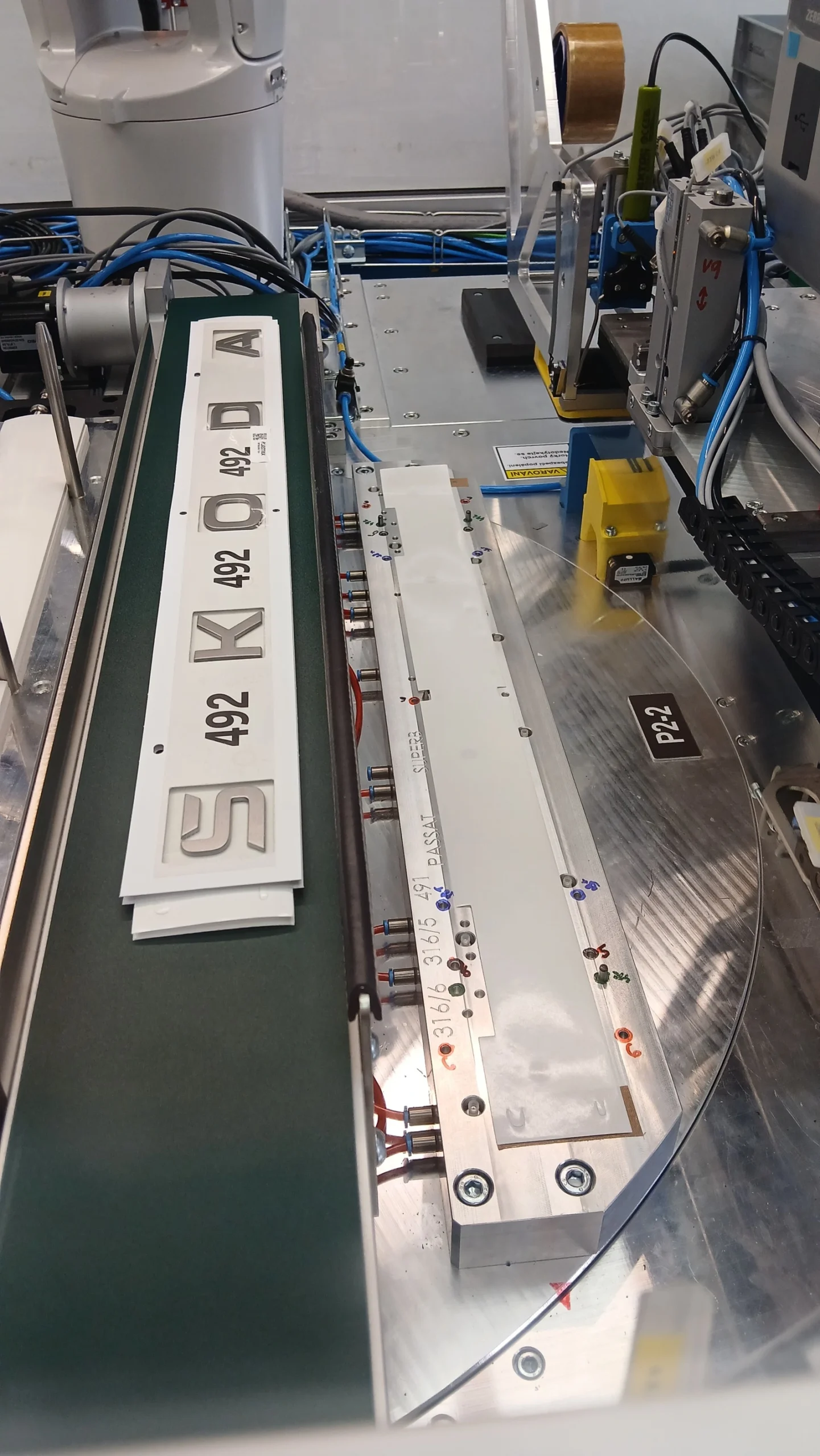

Zařízení pro výrobu nápisu „Škoda“ automatizované průmyslové zařízení určené k výrobě nejen nápisu Škoda“, ale i „Superb“ a „Passat“. Jedná se o zařízení, které instaluje oboustrannou pásku (negativ písmen nápisu) na výlisky nápisu Škoda“ s různou povrchovou úpravou. K pozicování oboustranné pásky bez použití kamery se odehrává s přesností na 0,1mm. Po nanesení pásky dojde k přeložení a separaci písmen nápisu tak, aby bylo možné ho poté umístit do aplikačních šablon – balící šablony. Zařízení je po výměně příslušenství schopno vyrábět i nápisy „Superb“ a „Passat“. Obsluha slouží u zařízení pouze k vkládání plastových výlisků a odebírání aplikačních šablon (hotových výrobků).
Hlavní části zařízení:
- Rám s Al profilů: Mobilní základna se stabilní konstrukcí a brzdami. Integrované odkládací plochy.
- Otočný stůl s pozičními hnízdy – 4 poz.: Otočné stoly s krokovými motory a pozičními kameny.
- Odvíjecí krokové zařízení oboustranné pásky: Odvíjení a pozicování oboustranné pásky.
- Překládací stanice: Rozhraní mezi oběma roboty.
- Otočný stůl s pozičními hnízdy – 2 poz.: Polohování písmen do přesných pozic.
- Potisk a balení: Označení výrobku etiketou a balení pro použití ve výrobní lince
- Ovládací rozvaděč: Hlavní a bezpečnostní vypínač, tlačítka START/STOP, EKS čtečka klíče. Řídící systém Simatic, HMI Weintek
- Snímače a bezpečnostní prvky: Monitorování stavu zařízení, nouzové vypínače, světelná závora a signalizace.
- Vyměnitelné nástroje: Šablony pro nápis „Superb“ a „Passat“
- Pneumatický blok: Zásobování stlačeným vzduchem, manometry, rychlospojky.
