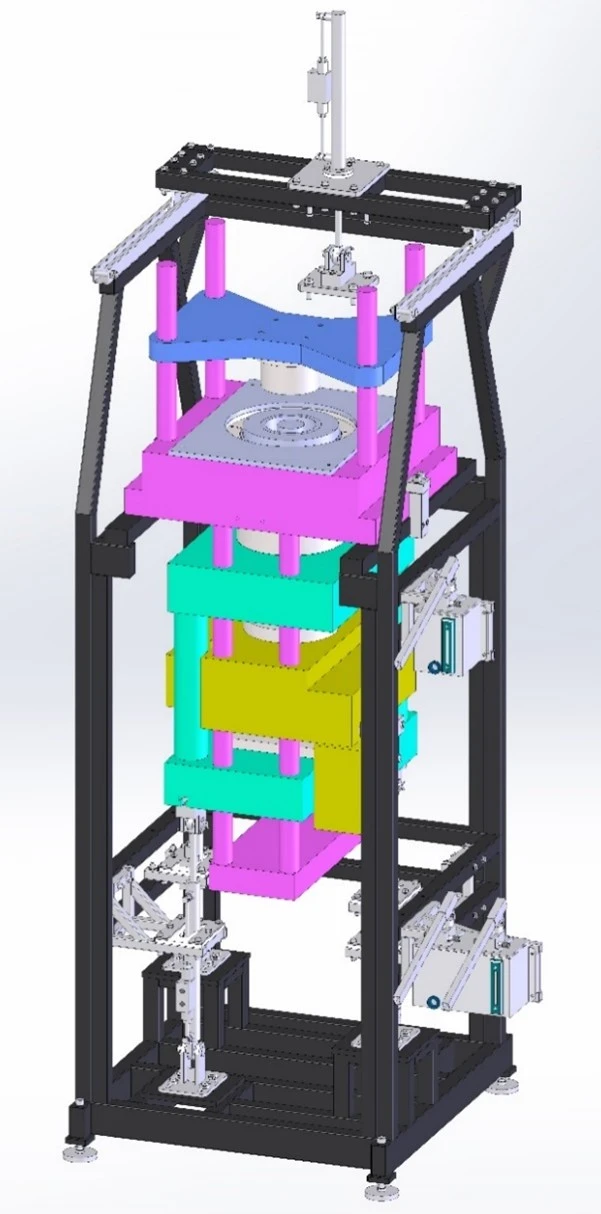

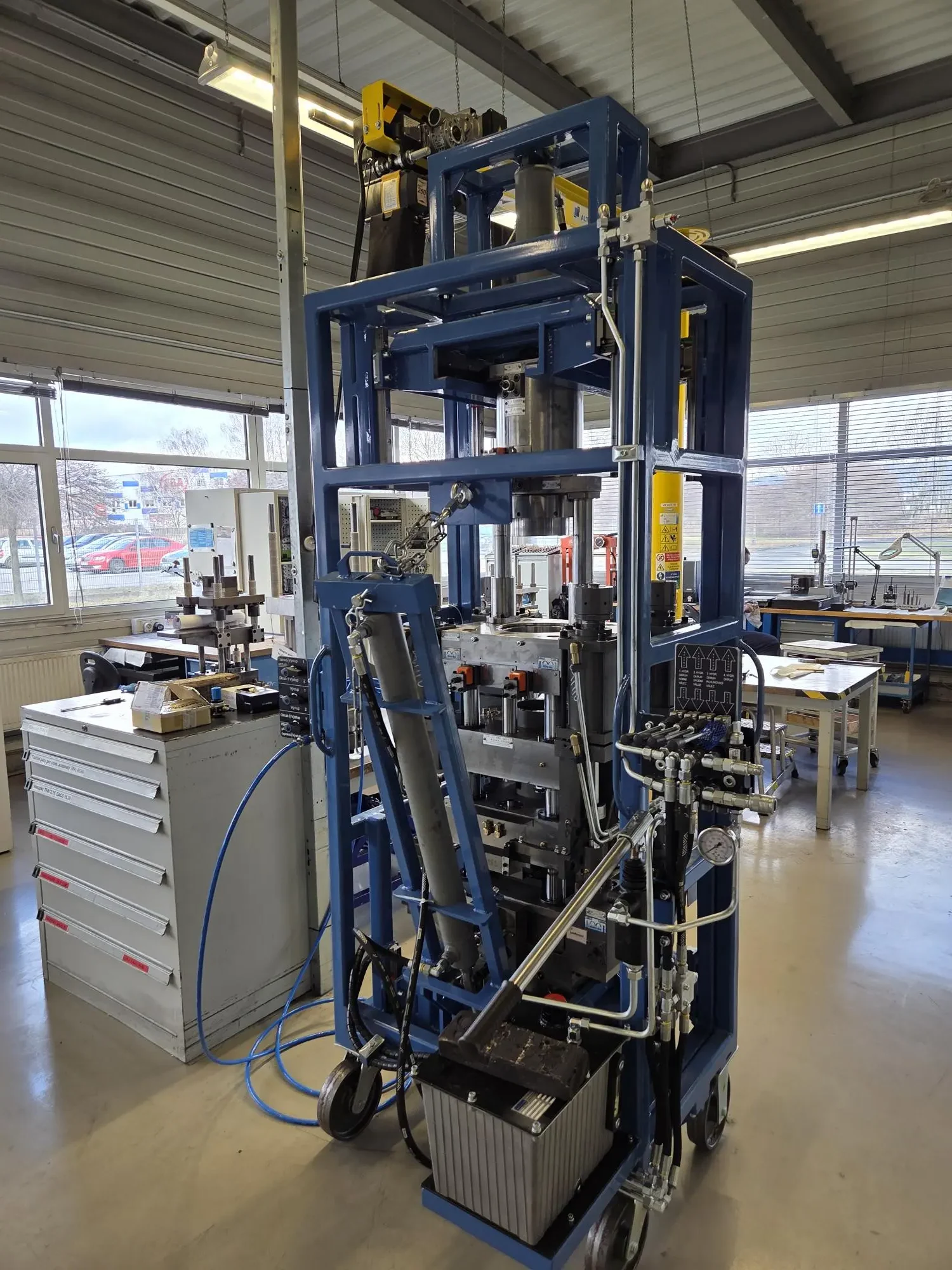

Jednoúčelové pracoviště určené k montáži a seřizování třídeskového lisovacího nástroje Komage. Hlavním cílem bylo vytvořit zařízení, které umožní přesné a nezávislé ovládání jednotlivých částí nástroje během jeho kompletace a nastavení. Tento stroj je navržen pro použití mimo hlavní výrobní proces a zajišťuje optimální podmínky pro seřizování a kontrolu nástroje.
Popis jednotlivých prvků zařízení
- Rám zařízení
Zařízení je vybaveno stabilním rámem, do kterého je vložen lisovací nástroj. Rám umožňuje přesné polohování nástroje během montáže a seřizování. - Hydraulické válce
Zařízení je vybaveno pěti hydraulickými válci, které jsou rozděleny do tří nezávislých hydraulických okruhů.- Horní válec: Jeden hydraulický válec umístěný v horní části zařízení umožňuje pohyb horní desky lisovacího nástroje.
- Spodní válce: Čtyři hydraulické válce jsou umístěny ve spodní části zařízení, rozdělené do dvou dvojic, kde každá dvojice zajišťuje pohyb specifické části spodní konstrukce nástroje.
- Hydraulický okruh
- Bezpečnostní hydraulické zámky
Každý hydraulický válec je vybaven bezpečnostními hydraulickými zámky, které zajišťují stabilitu a bezpečnost při pohybu nástroje.
Přínosy zařízení
- Přesnost a opakovatelnost
Zařízení umožňuje přesné a opakovatelné nastavení lisovacího nástroje, což výrazně přispívá k optimalizaci procesu přípravy nástroje. - Ergonomie a přístupnost
Zařízení je navrženo bez ochranného zakrytování, což usnadňuje manipulaci a přístup během seřizování. To je výhodné pro rychlé a efektivní nastavení. - Bezpečnost a stabilita
Díky bezpečnostním hydraulickým zámkům a nezávislému ovládání jednotlivých částí nástroje je zařízení velmi stabilní a bezpečné pro obsluhu. - Rychlost a efektivita
Díky jednoduchému a efektivnímu designu se zrychluje celý proces seřizování a kontroly, což vede k lepší produktivitě ve výrobním procesu. - Použití mimo hlavní výrobní proces
Zařízení není určeno k lisování, ale výhradně k nastavování a přípravě lisovacího nástroje, což eliminuje riziko poškození během hlavní výroby.
