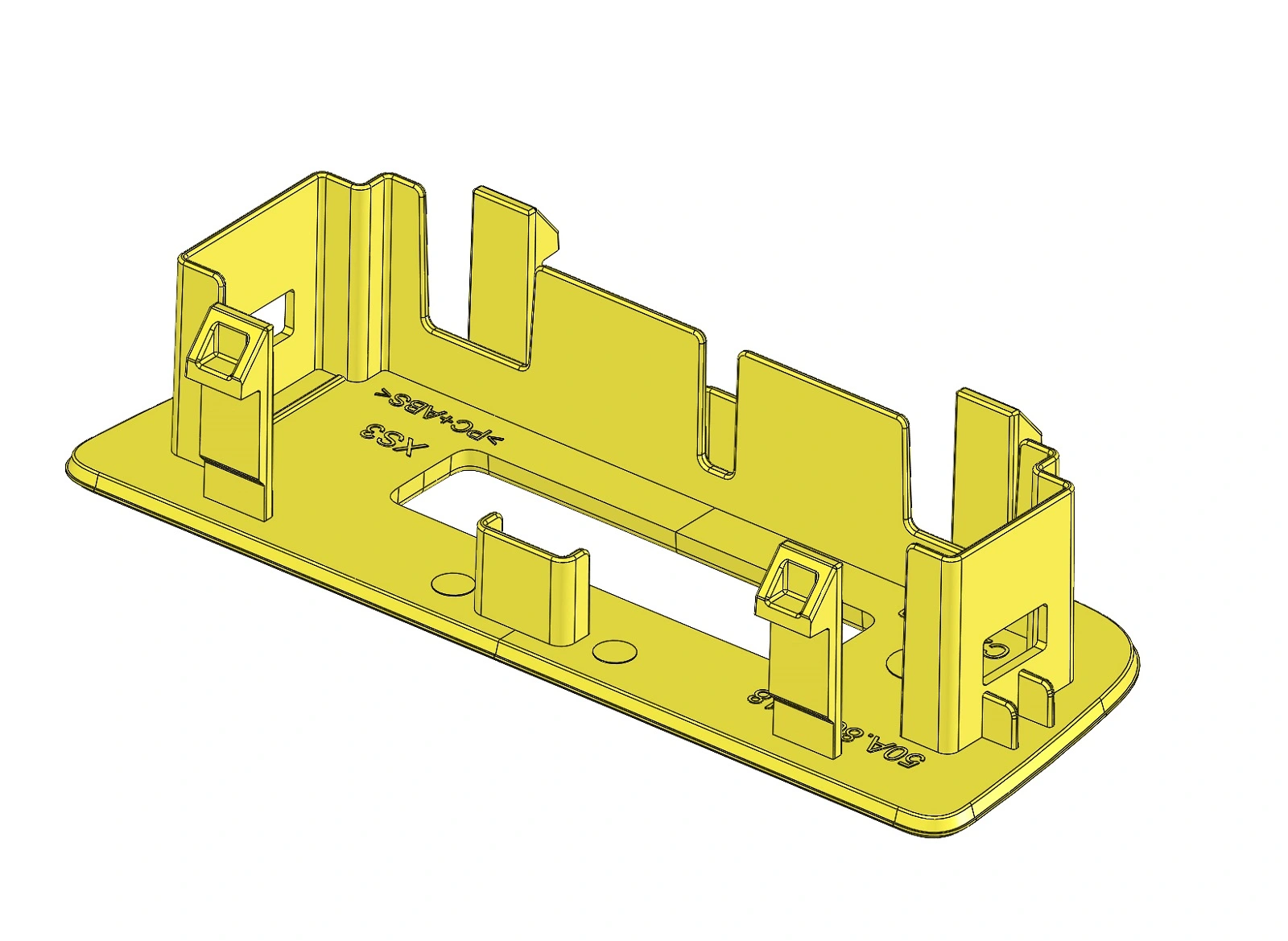

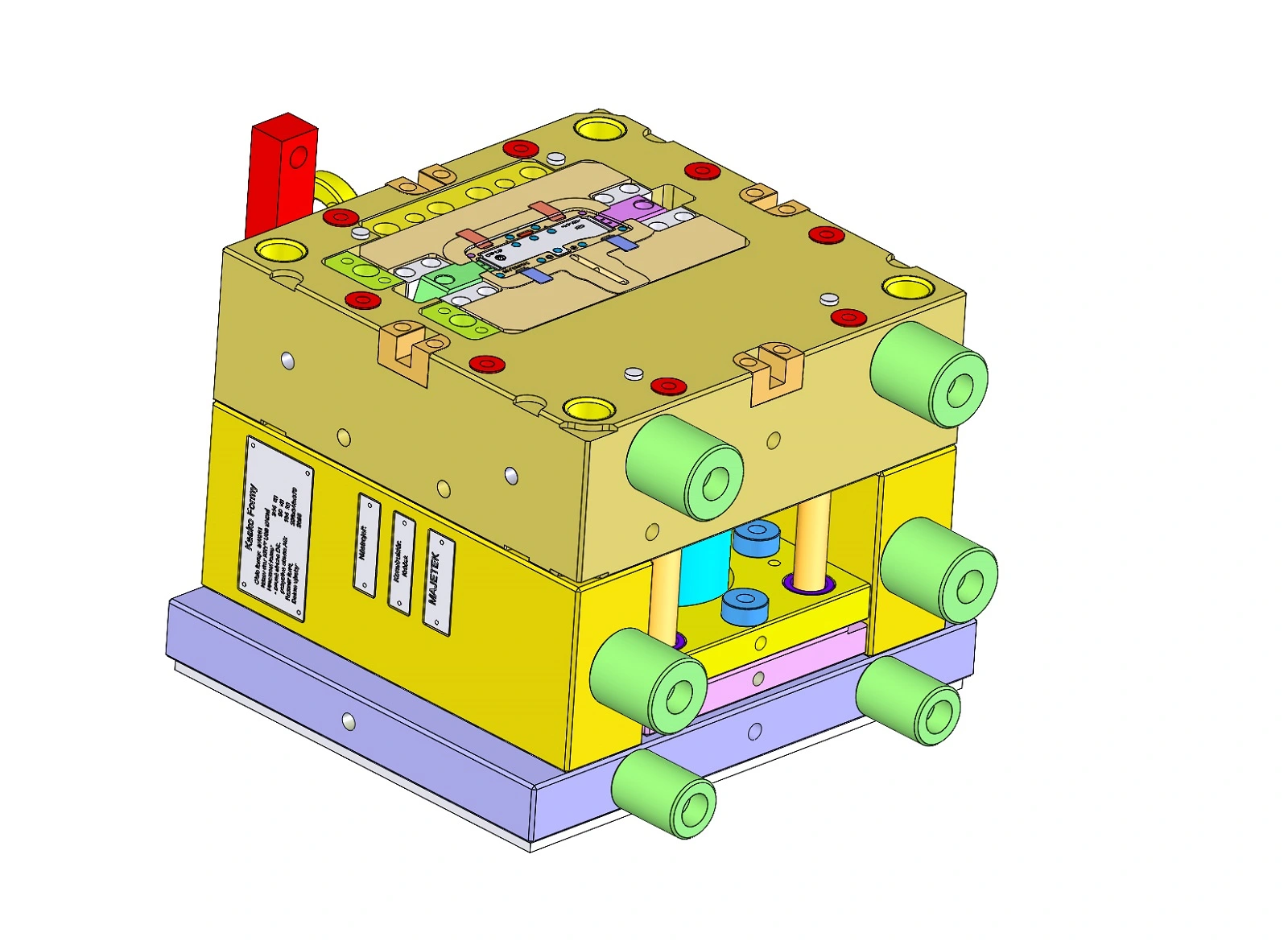

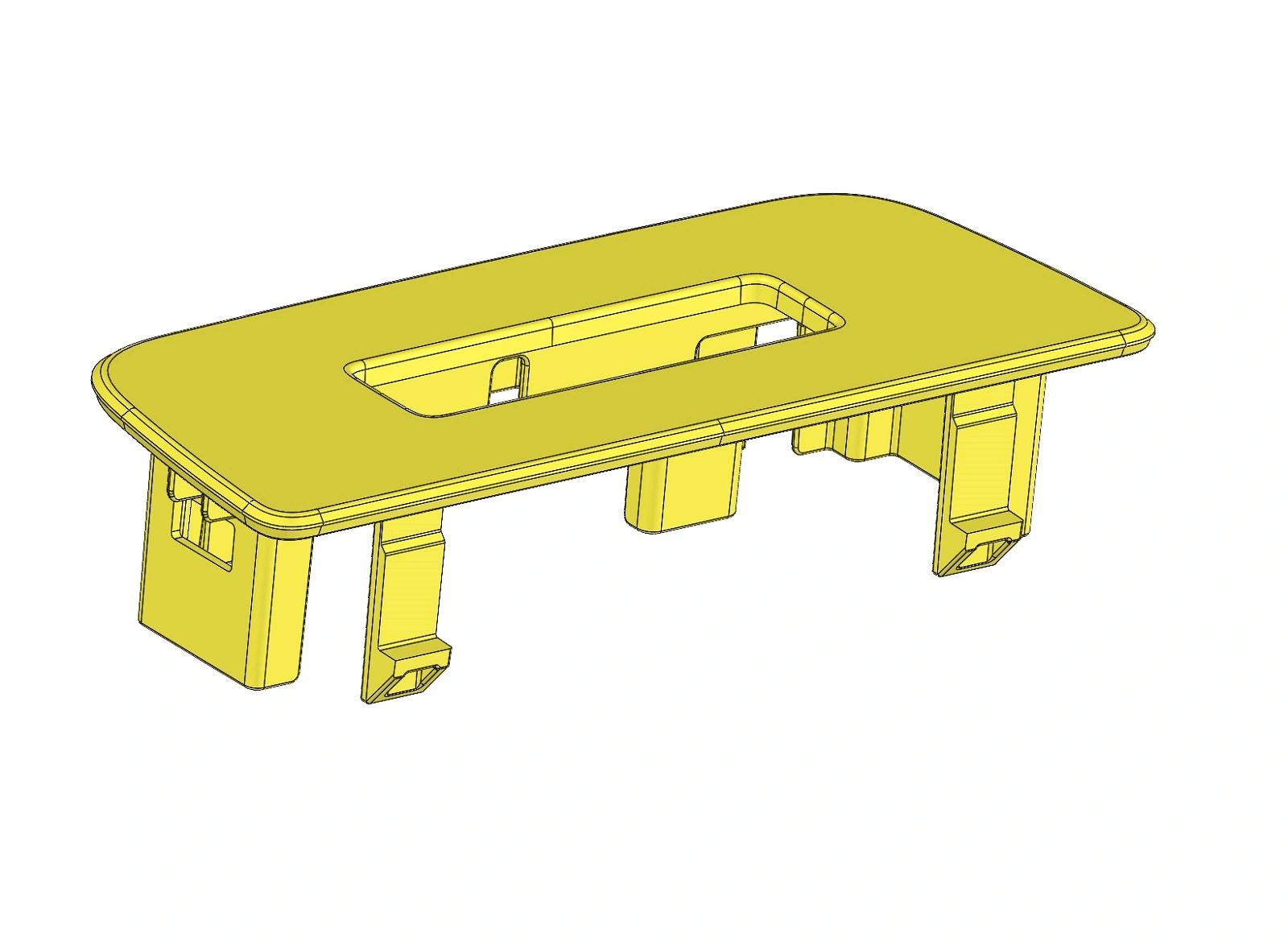

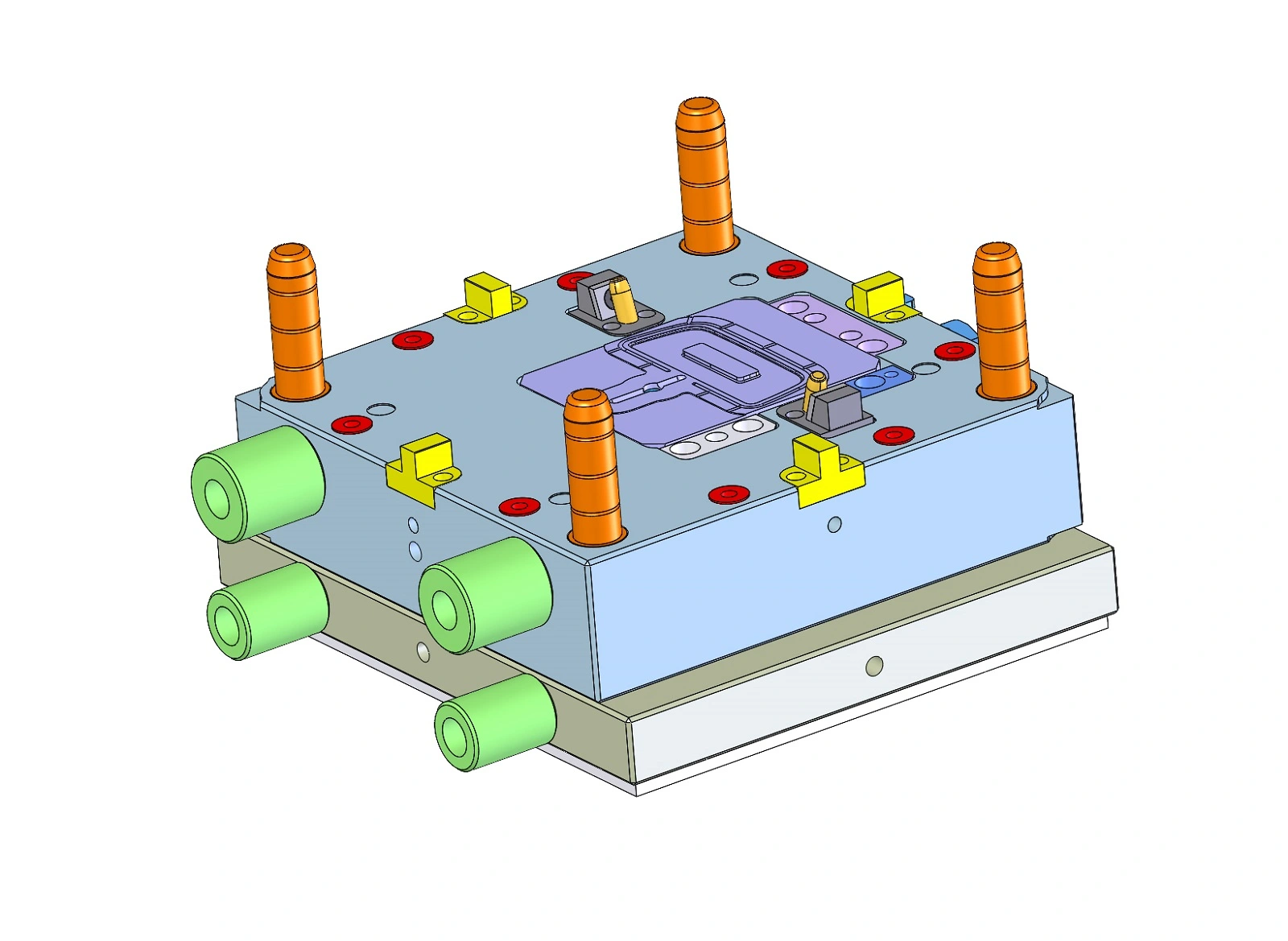

Kompletní výrobní dokumentace, pro výrobu vstřikovací formy. Tato dokumentace se skládala z 3D sestavy formy, 2D výrobních výkresů, včetně sestavy. Tento díl byl určen pro Automotive. Konkrétně pro Škodu Auto.
Požadavky na konstrukci:
- Jednootisková forma
- Materiál výrobku: POLYblend 85H
- Dezénovaný díl

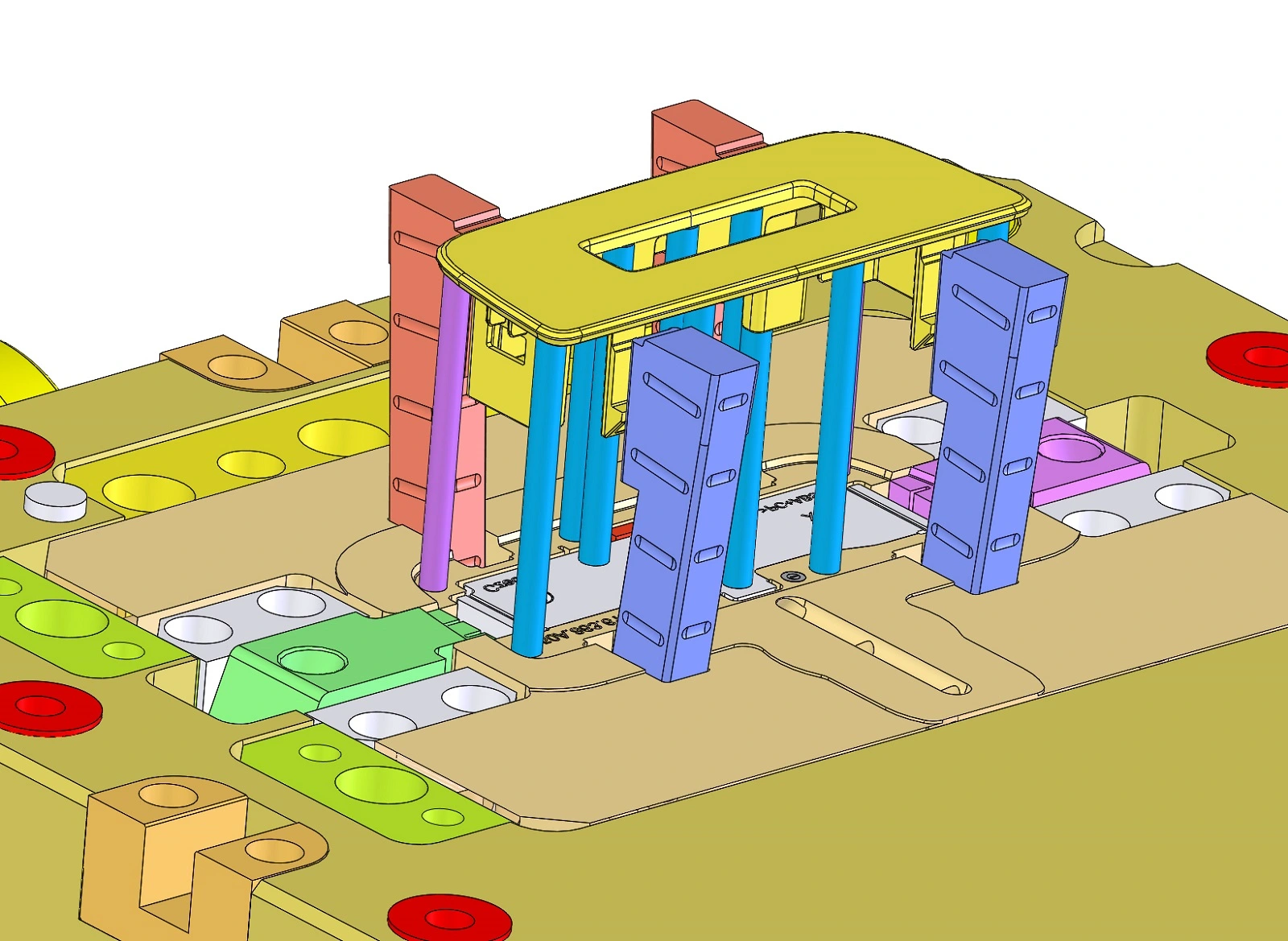

- Odformování výlisku pomocí šikmých vyhazovačů a čelistí
- Vyhazování výrobku pomocí kolíkových vyhazovačů
- Single horká tryska, studený kanál, tunelový vtok
- Kuličkové vedení vyhazovacích desek
- Rádius na trysce R 40mm
- Rozměr formy 296x346x379
