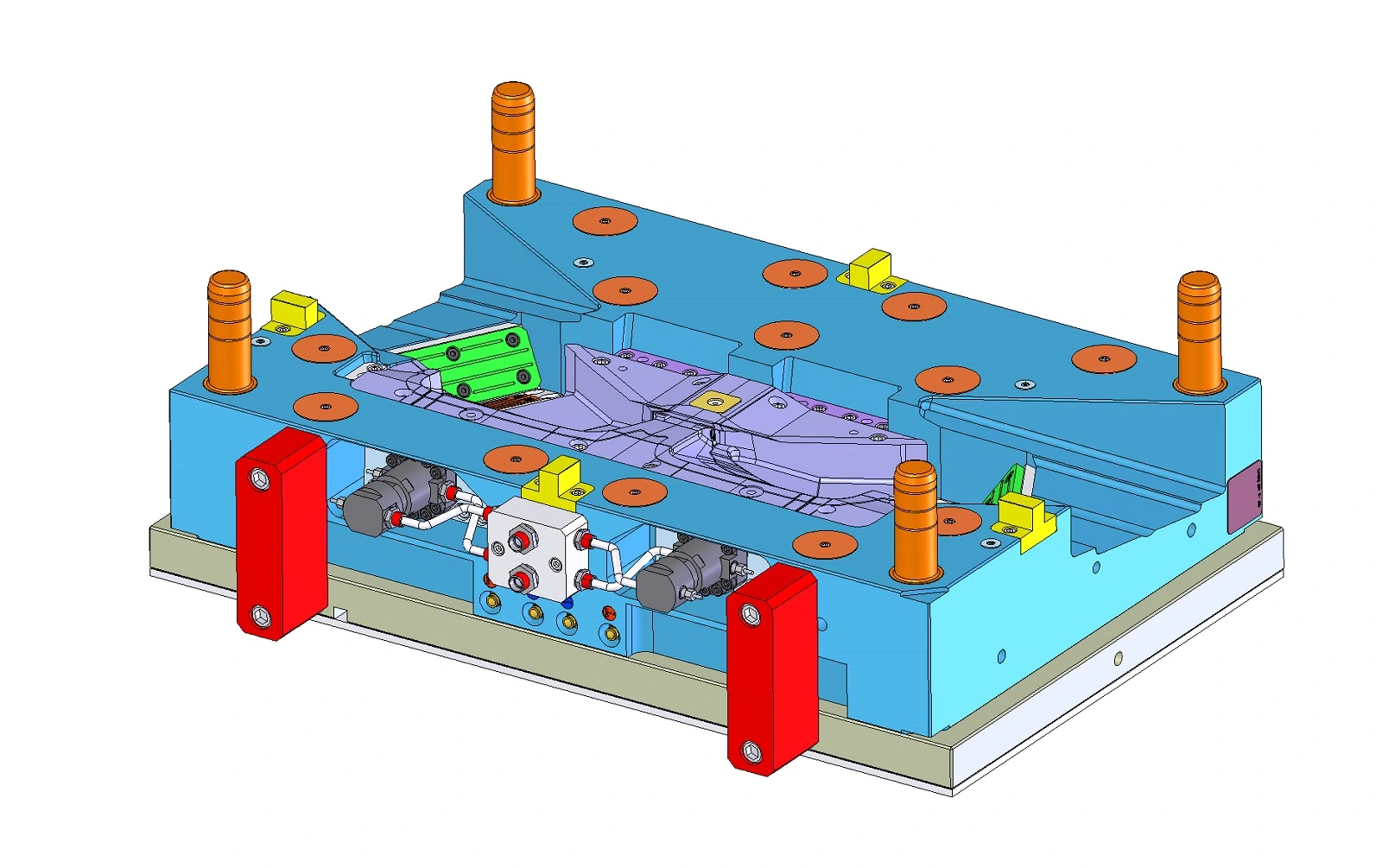

Kompletní výrobní dokumentaci, pro výrobu vstřikovací formy. Tato dokumentace se skládala z 3D sestavy formy, 2D výrobních výkresů, včetně sestavy. Tento díl byl určen pro Automotive. Konkrétně pro vozy CUPRA.
Požadavky na konstrukci:
- Forma 1+1
- Materiál výrobků: APIGO E_350
- Dezénované díly
- Odformování výlisků pomocí čelistí, jak ze strany AS, tak i ze strany DS
- Čelisti jsou ovládány hydraulickými válci

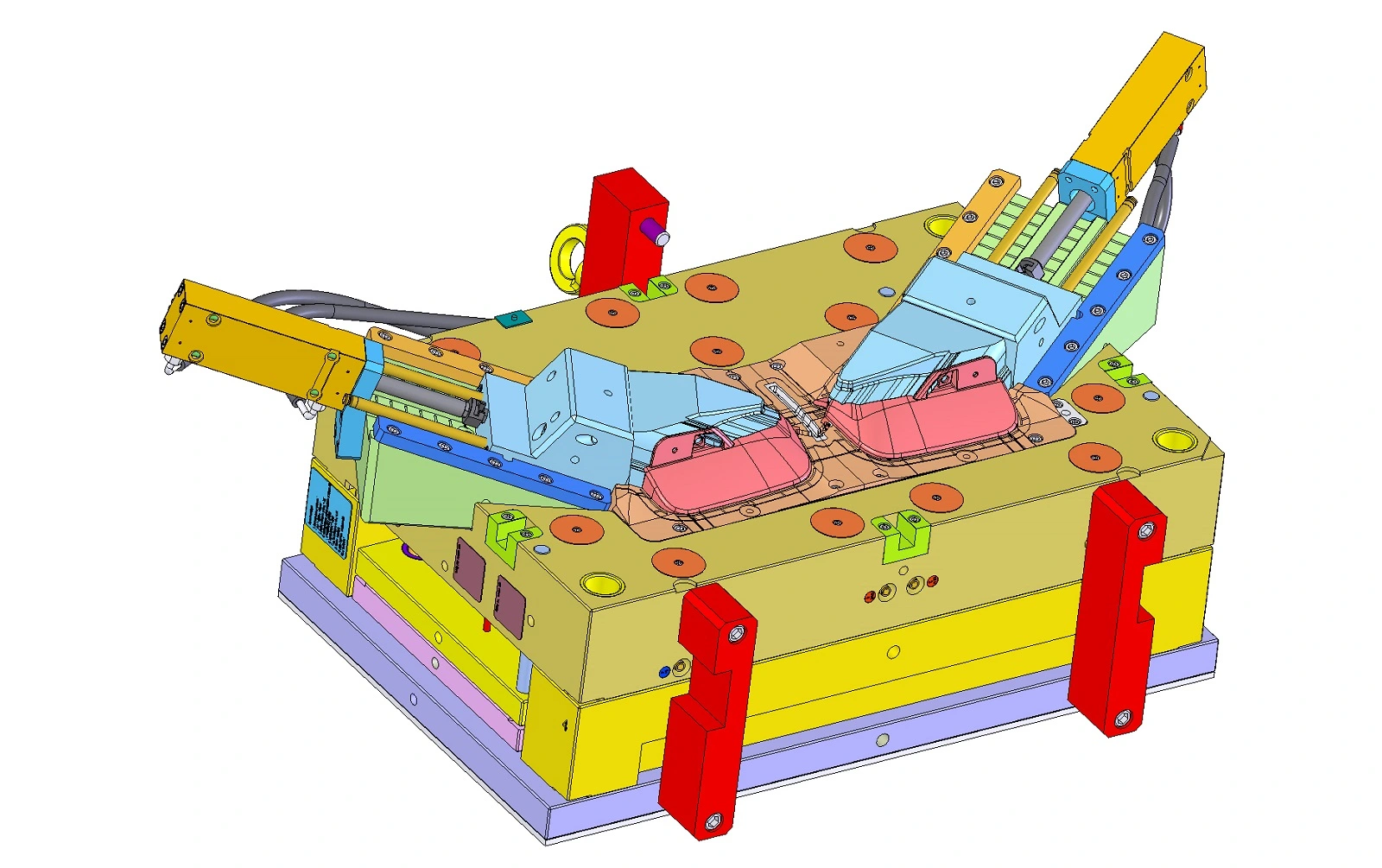

- Ze strany AS odjíždí čelisti pod dvěma úhly
- Ze strany DS jsou čelisti ovládány zamykacími hydraulickými válci
- Vyhazování výrobku pomocí kolíkových vyhazovačů
- Single horká tryska, studený kanál, banánové vtoky
- Kuličkové vedení vyhazovacích desek
- Rádius na trysce R 15,5mm
- Rozměr formy 596x946x538
