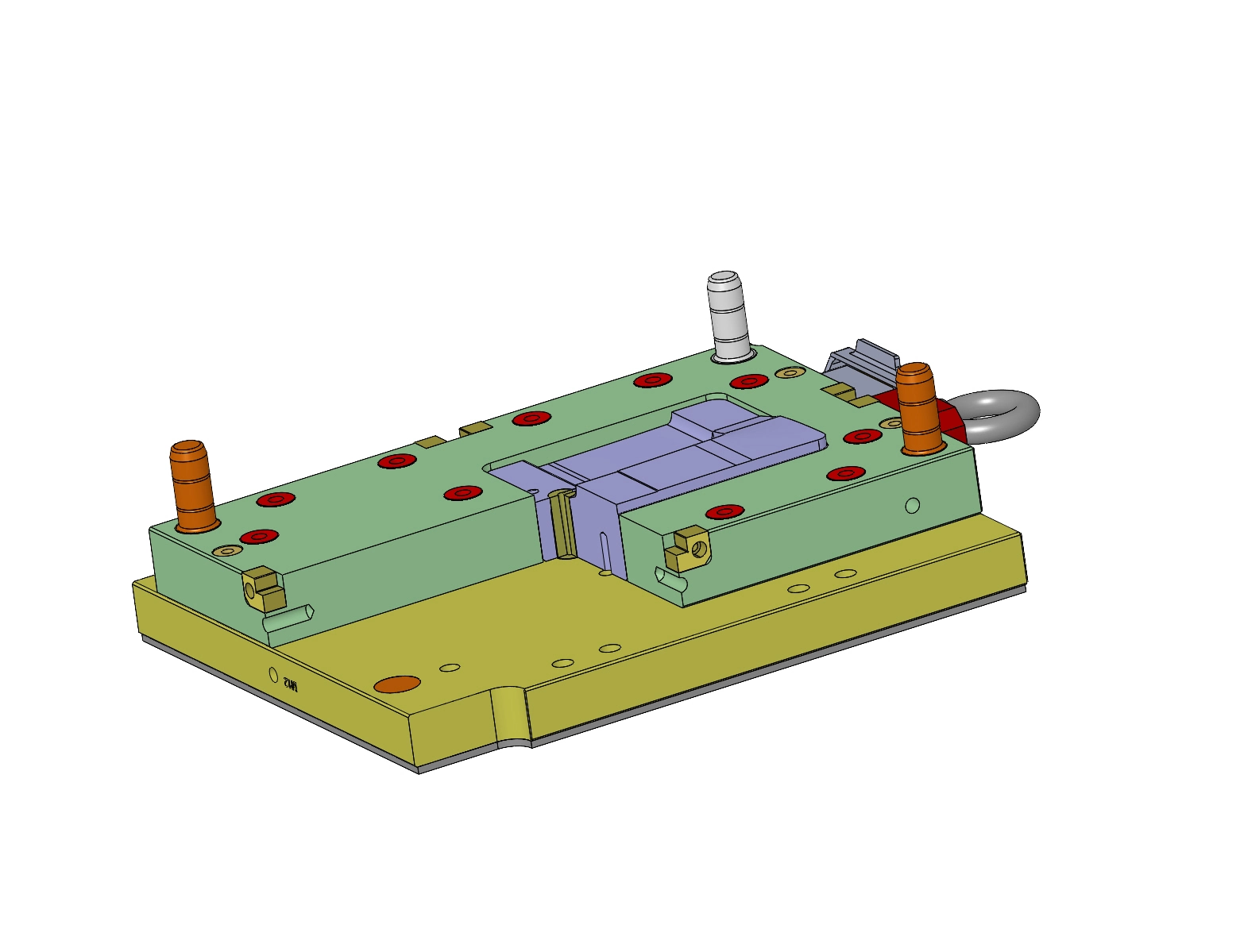

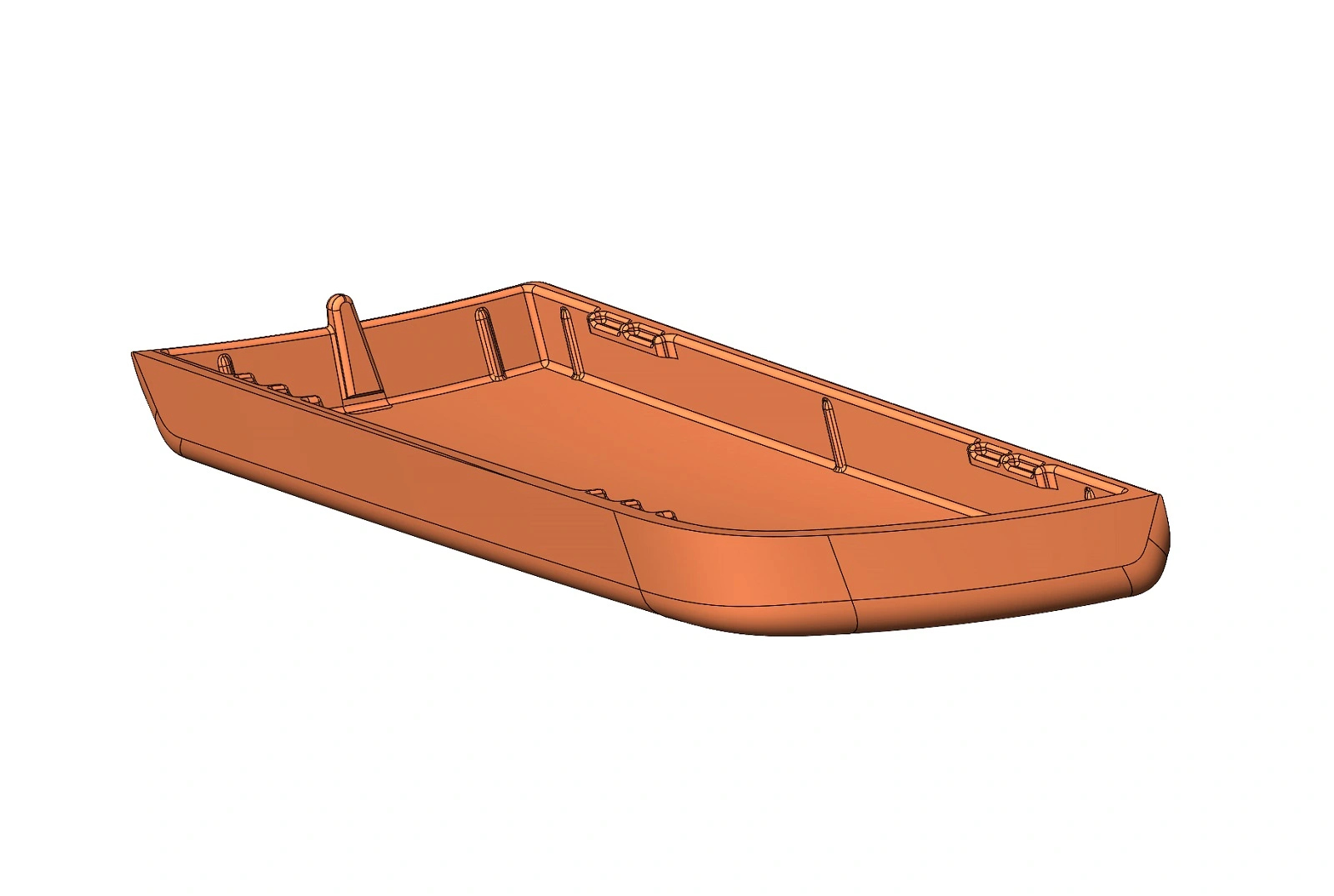

Kompletní výrobní dokumentaci, pro výrobu vstřikovací formy. Tato dokumentace se skládala z 3D sestavy formy, 2D výrobních výkresů, včetně sestavy. Tento díl byl určen pro automotive. Konkrétně pro Škodu Auto.
Požadavky na konstrukci:
- Jednootisková forma
- Materiál výrobku: PA6-GK20+GF10
- Dezénovaný díl
- Dvojčinné vyhazování

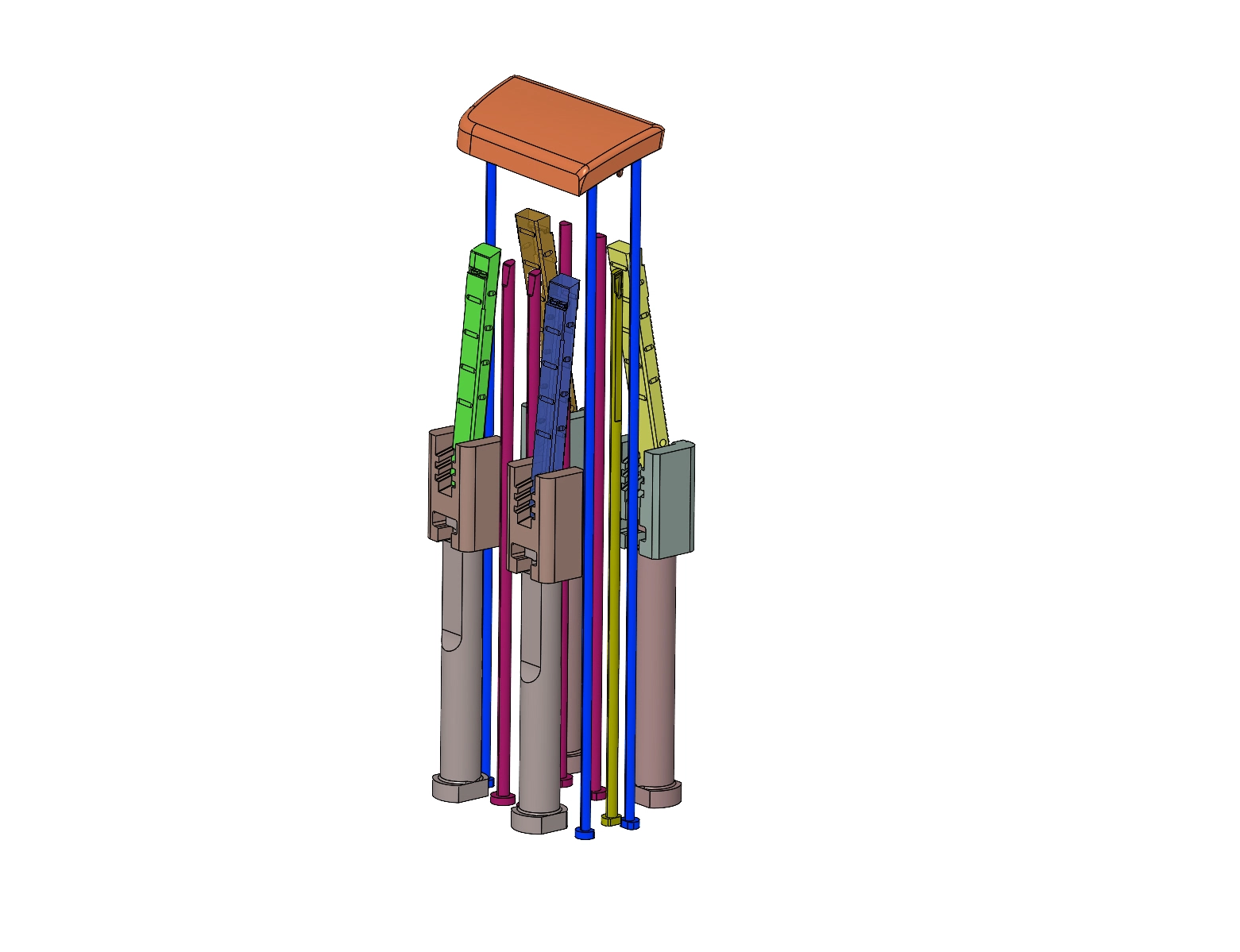

- Vyhazování výrobku pomocí šikmých vyhazovačů, které měly speciální vedení
- Fixace výrobku při vyhození, než dojde k odběru výrobku manipulátorem
- Studená tryska, studený kanál, tunelový vtok
- Kuličkové vedení vyhazovacích desek
- Rádius na trysce R 15,5mm
- Rozměr formy 396x446x418
